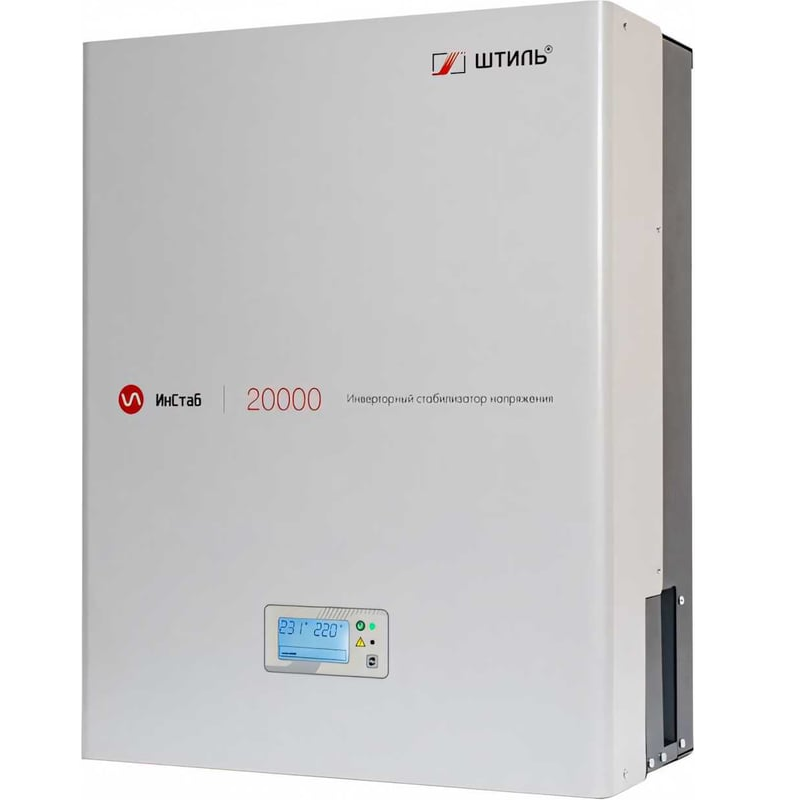

Инверторный стабилизатор напряжения IS20000 предназначен для защиты от повышенного и пониженного сетевого напряжения оборудования c потребляемой мощностью до 20 кВА/18 кВт, например:
отопительного оборудования;
персональных компьютеров и офисной техники;
систем кондиционирования;
торгового оборудования.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).
Принцип работы стабилизатора IS20000 основан на двойном преобразовании энергии, за счет которого обеспечивается:
мгновенная реакция на малейшие отклонения сетевого напряжения (0 мс);
бесступенчатая и непрерывная стабилизация напряжения в расширенном диапазоне (90-310 В) и с максимальной точностью (±2%);
выходное напряжение с идеальной синусоидальной формой;
бесперебойное питание нагрузки в случае кратковременного пропадания сети (до 200 мс).
Установка и подключение
Стабилизатор IS20000 предназначен для крепления на ровной вертикальной поверхности с использованием кронштейна и упора, выполняющего дополнительную фиксацию устройства. Все крепления входят в комплект поставки стабилизатора.
Выводы для подключения входной сети переменного тока и нагрузки представлены в виде клеммных колодок.
Панель управления
Передняя панель IS20000 оснащена ЖК-дисплеем с кнопкой управления и светодиодными индикаторами, за счет чего удобно отслеживать работу устройства.
Наименование индикаторов:
«Норма» – светится непрерывно в штатном режиме работы, мигает при переходе на электронный или ручной байпас;
«Авария» – светится при возникновении аварий: перегрева, перегрузки, короткого замыкания, внутренних неполадок, низкого сопротивления нагрузки или отсутствия сетевого напряжения.
На ЖК-дисплее можно увидеть следующую информацию:
значение напряжения на входе и выходе;
уровень загрузки прибора и его внутреннюю температуру;
потребляемую нагрузкой мощность;
сообщения об авариях (перегрузка, перегрев).
С помощью кнопки управления можно выбрать необходимую информацию для отображения на дисплее, а также установить значение выходного напряжения (настройка выполняется после переключения на цепь ручного байпаса).
Защита
IS20000 оснащен всеми видами электронных защит (с автоматическим восстановлением работы после устранения причины аварии):
от предельно пониженного или повышенного напряжения сети (менее 90 В или более 310 В);
от внутреннего перегрева, перегрузок и коротких замыканий;
от внутренних сбоев в работе.
Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц.
В модели IS20000 есть два вида байпаса:
электронный байпас – срабатывает автоматически при выходе из строя внутренних узлов, перегрузке или перегреве;
ручной байпас – включается пользователем вручную (на корпусе есть специальный переключатель).
Система охлаждения
IS20000 оснащён комбинированной (конвекционной/вентиляторной) системой охлаждения. При внутренней температуре прибора менее 50 °C вентиляторы в охлаждении не используются и стабилизатор работает абсолютно бесшумно. При внутренней температуре более 50 °C вентиляторы включаются в работу поэтапно: при нагрузке менее 25% запускаются только два вентилятора, при нагрузке более 25%, но менее 50% – четыре вентилятора, при нагрузке более 50%, но менее 75% – шесть вентиляторов, при нагрузке более 75% – все восемь вентиляторов.
